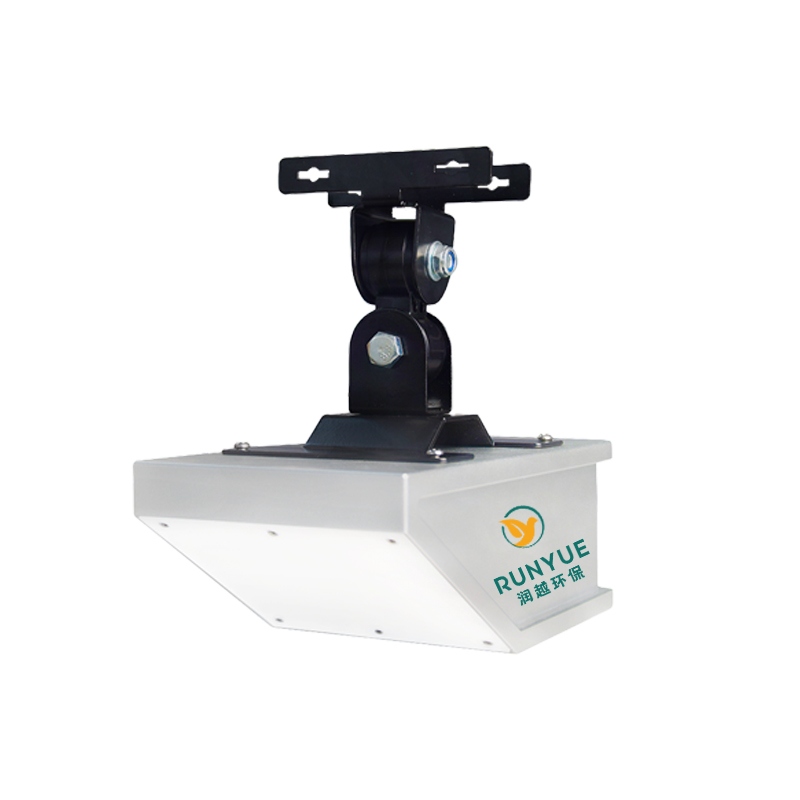

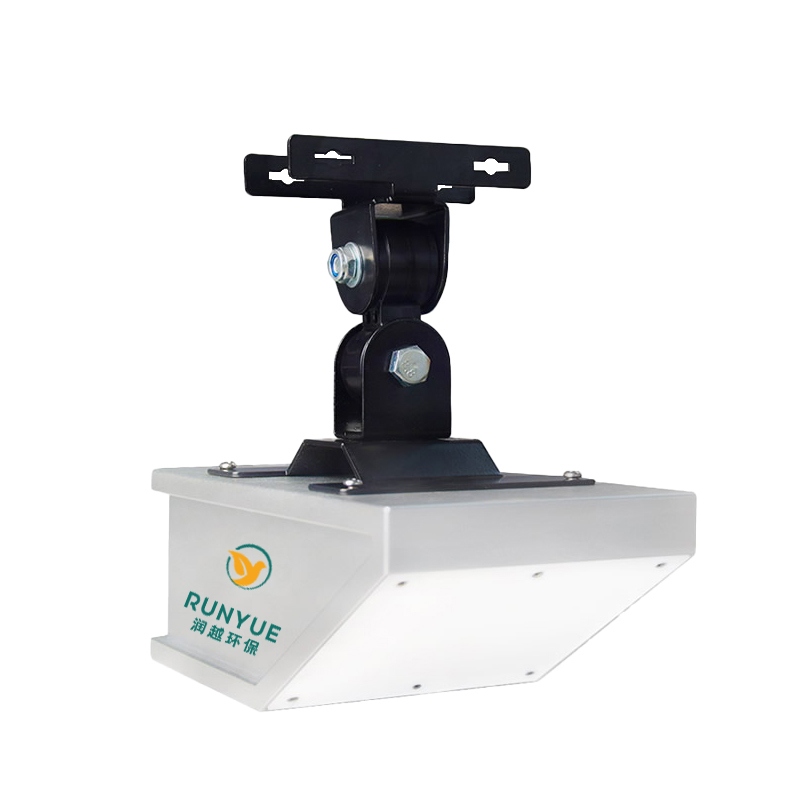

RY-DRF100系列雷达流量计是深圳市润越环保科技有限公司自主研发一款基于多普勒微波技术， 可持续测量水位、流速和流量的一体化流量监测设备。设备内部集成雷达水位测量模组、雷达流速测量模组，将水位和流速的采集数值与水动力模型流量算法相结合，实现断面流量及累计流量的计算，适用于水库、河流、农田灌区、水务水资源等矩形、梯形、U形 和圆形等明渠或涵洞的流量测量。雷达流速流量仪适用于河道，灌渠，地下排水管网，防汛预警等场合进行非接触式流速、水位、流量测量；该产品具有功耗低，体积小，可靠性高，维护方便的特点；测量过程不受温度，泥沙，河流污染物，水面漂浮物等因素的影响。
二、产品特点
．微波雷达不受温湿度、压力、风雨或其他气象环境条件的影响，可全天候稳定工作。
．测量时不受水中漂浮物、泥沙、气泡和水位大幅变化的影响，精度高。
．支持多种渠道类型，例如：矩形渠、梯形渠、U形渠和圆形渠的流量积算。
．支持休眠功能，可根据使用场景大幅降低功耗，适用于野外太阳能供电场合。
．可同时输出空高、水位、流速、瞬时流量、累积流量等测量数据。
．具有数据保存功能，可在长期停电的情况下保存设置参数和累积流量值。
．非接触式测量，无污染、无损耗、使用寿命长。
．可独立与现在运行中的城市水情、污水、环境自动测报系统联机。
三、技术参数
|
品牌 |
润越环保 |
||
|
型号 |
RY-DRF100 |
||
|
使用环境 |
水库、 河流、 农田灌区、水文站等 |
||
|
工作温度 |
﹣35~75℃ |
工作湿度 |
0%~95%，无冷凝 |
|
通讯协议 |
标准 Modbus 协议 |
大气压力 |
70~106Kpa |
|
工作电流 |
DC12V,实时模式270mA |
串口/接口 |
RS485,MODBUS RTU协议，可定制 |
|
防护等级 |
IP67、防腐蚀 |
工作模式 |
实时模式、 休眠模式 |
|
设计寿命 |
2-8年 |
通讯方式 |
4G/WIFF（选配） |
|
工作电压 |
9-28V |
重量 |
1.8KG （不含支架） |
|
响应时间 |
<30S |
外壳材质 |
铝合金 |
|
电缆长度 |
10m, 可定制 |
外形尺寸 |
210 x 120 x 82mm |
|
流量指标 |
流速指标 |
||
|
计算方法 |
流速面积法 |
测速量程 |
0.15~20m/s |
|
断面类型 |
矩形、 梯形、 U形 圆形 |
测速精度 |
O.Olm/s |
|
瞬时流量范围 |
0~32767m3/s |
测速分辨率 |
O.OOlm/s |
|
瞬时流量精度 |
<0.5% |
雷达频率 |
24GHZ |
|
瞬时流量分辨率 |
0.00lm3/s |
天线波束角度 |
20x12° |
|
累积流量范围 |
0~2147483647m3 |
测量持续时间 |
10s |
|
累积流分辨率 |
lm3 |
||
|
水位指标 |
|||
|
测距量程 |
0.3~12m、 0.3~30m |
测距精度 |
±3mm |
|
雷达天线 |
透镜天线、平面微带阵列天线 |
测距分辨率 |
1mm |
|
发射频率 |
60GHZ、80GHZ |
天线辐射角度 |
8° |
|
★其他参数量程请咨询销售人员 |
|||

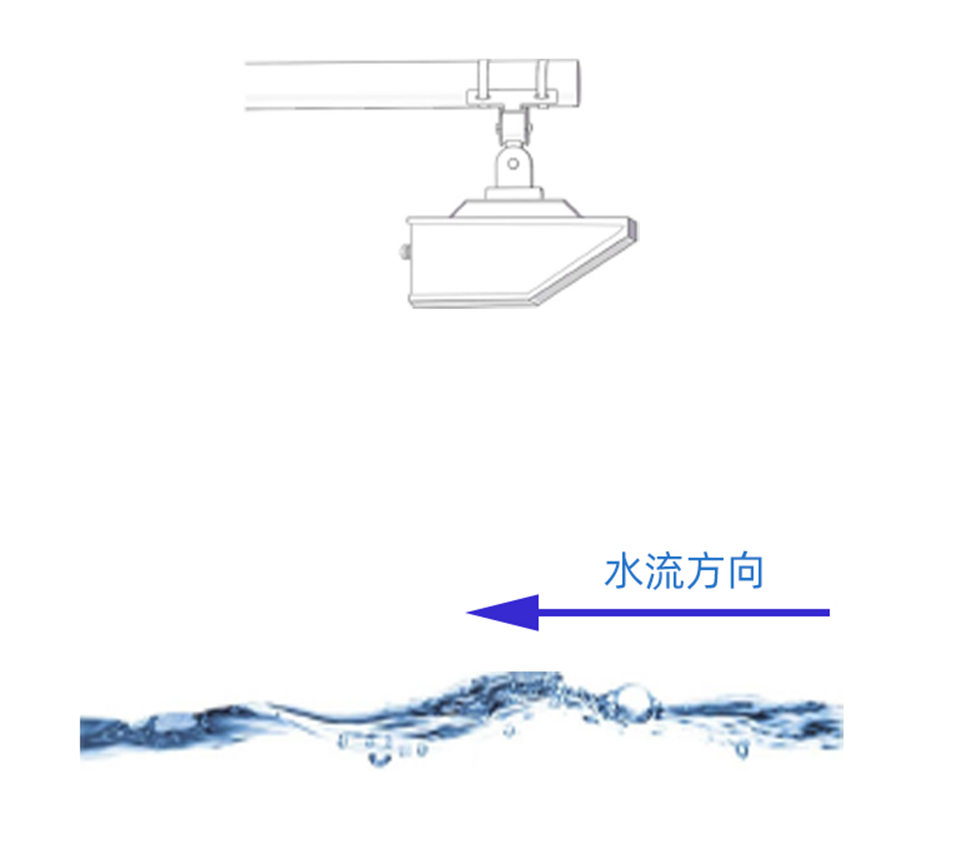

四、安装方式
产品现场安装可借助于立杆支架或现有的建筑基础，但必须保证雷达流量计与水面平行，安装的时候最好借助参考工具并保证雷达流量计安装高度在测量量程内。
